高效锤式碎石机
PCX高效锤式碎石机,亦称反击高效锤式破碎机,适用于破碎抗压强度不超过200MPa的石灰石、泥灰岩、砂岩、页岩、石膏、煤等原料。 PCX系列高效碎石机具有很大的破碎腔和进料口,适宜大块矿石顺利进入,与常规破碎机相比有着明显的优势。
锤式破碎机经高速转动的锤体与物料碰撞面破碎物料,它具有结构简单,破碎比大,生产效率高等特点,可作干、湿两种形式破碎,适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。
PCX系列高效锤式破碎机机产品特点与工作原理:
PCX系列高效细碎机产品优势:
1、技术先进:PCX系列高效破碎机吸收德国先进技术,经过优化设计和结构改进,而设计制造的新一代高效破碎机。
2、超高细碎:合理的多腔破碎室组合,新型的便捷双调节结构,出料粒度在3mm以下产品达到85%,产品粒度细而均匀。
3、维修简单:便捷的检修维护装置,使调换锤头、筛板更加便捷。
4、超长寿命:磨损件均采用新型优质多元素高铬合金耐磨材料制造,保证了锤头,衬板优越的耐磨性和耐冲击性。
5、高效节能:本系列破碎机运转平稳、低尘、低电耗。
6、破碎比大,可将二、三级破碎合为一级破碎,破碎比可达25-30.
7、高效细碎机锤头可以轮换4次使用,锤头寿命倍增,大大节省成本,提高了投资回报。

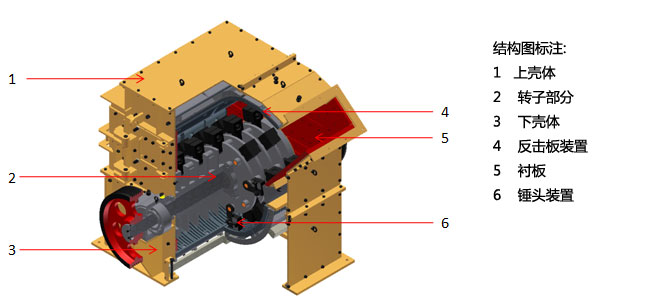

PCX系列高效破碎机设备结构:
本设备主要由上下壳体,转子部分,衬板,反击装置,锤头装置组成。转子部分的轴心上有多个重叠排列的锤架,锤头装置固定在锤架之间的穿杆上。主轴两端用滚动轴承座支承机架上。衬板分成若干块固定于箱体上,保护箱体不受磨损。箱体分为上下两部分,用螺栓连接,便于拆装和检修。
PCX系列高效破碎机工作原理:
物料从进料斗依次进入腔体内,下落在高速旋转的活动打击锤头上,经过锤头与反击板之间的作用,物料初步破碎在锤击区,物料多次受到高频的反复锤击和反击后下降在中隔板上,形成堆积,产生滑落,落在转子下面的筛板上,又被高速抛到反击板进行碰撞,下落并经移动式锤头强制性反击,破碎,研磨。因此,物料经过其自重下落过程中多次复合粉碎,冲刷研磨,从而实现了超细的效果。
锤式破碎机主要是靠冲击作用来破碎物料的,破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板、筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击、研磨、挤压而破碎,物料被锤头从间隙中挤出,从而获得所需粒度的产品.
PCX系列高效锤式破碎机机技术参数:

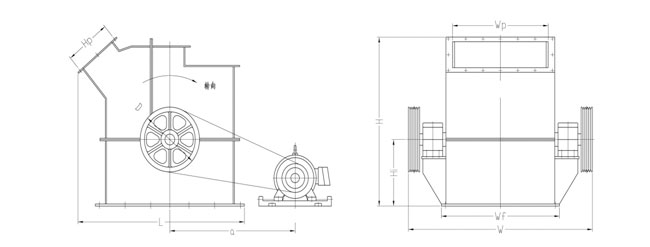

型号 | 最大进料 (mm) | 平均出料 (mm) | 处理能力 (tph) | 电机功率 (kw) | 外形尺寸 (mm) | |
水泥熟料 | 石灰石 | |||||
PCX-8040 | 80 | 3 | 15-20 | 20-25 | 37 | 1395x1506x1390 |
PCX-8080 | 80 | 3 | 25-30 | 30-40 | 45 | 1395x1906x1390 |
PCX-9080 | 100 | 3 | 40-45 | 45-50 | 55 | 1754x1906x1659 |
PCX-9010 | 100 | 3 | 45-50 | 50-55 | 75 | 1754x2176x1659 |
PCX-1010 | 150 | 3-5 | 50-60 | 60-70 | 90 | 2138x2590x2021 |
PCX-1210 | 200 | 3-5 | 60-80 | 70-90 | 110 | 2524x2716x2325 |
PCX-1212 | 200 | 3-5 | 60-100 | 70-110 | 132 | 2524x2866x2325 |
PCX-1414 | 200 | 5-8 | 70-150 | 70-160 | 200 | 2550x3120x2670 |
PCX-1616 | 200 | 5-8 | 100-210 | 110-260 | 250 | 2922x3564x2900 |
PCX-1818 | 200 | 5-10 | 120-270 | 130-310 | 315 | 3121x3754x3150 |
1.处理能力是在破碎物料密度为1.6x103 kg/m3时的数据。生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关。
2.我们的产品在不断更新和改进中,山美保留在未事先告知用户的情况下,更改参数及设计的权力
3.以上产品配置不一定是出厂标准配置,购买时请详细咨询我们
