新型制砂机

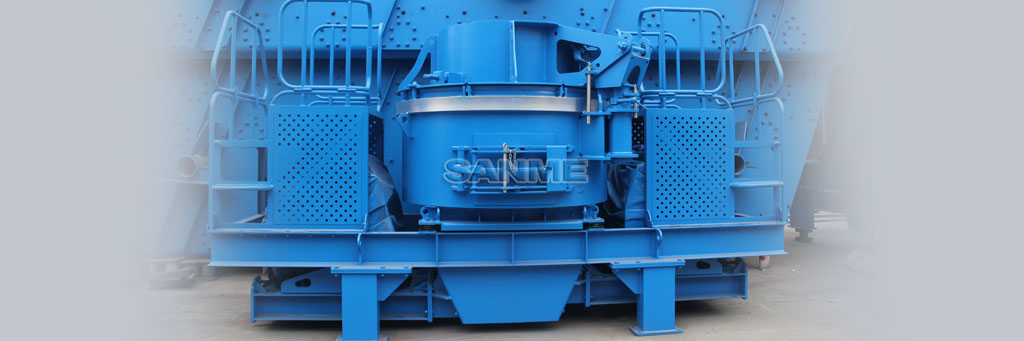

山美VC7系列立式冲击破碎机是新型制砂机,是我公司吸收德国技术研制并生产的高性能制砂设备。该机有“石打石”和“石打铁”二种形式。
VC7系列立式冲击破碎机产品特点与工作原理:
VC7系列立式冲击破碎机腔型配置:

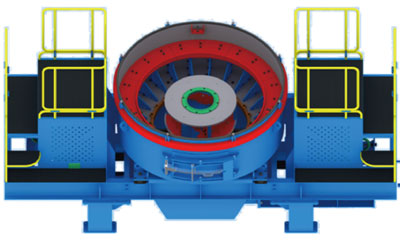

圆叶轮石打铁腔
适用范围:中等及以下磨蚀性物料
使用特点:闭式圆叶轮加方块反击板配置,具有转子研磨作用和反击板的高效破碎特性。

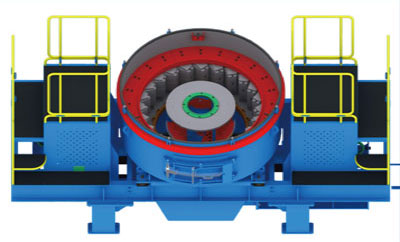

圆叶轮石打石腔
适用范围:所有物料,特别是高磨蚀性物料
使用特点:闭式圆叶轮加石打石腔配置,具有石打石破碎,易损件成本低,且产品粒形好。

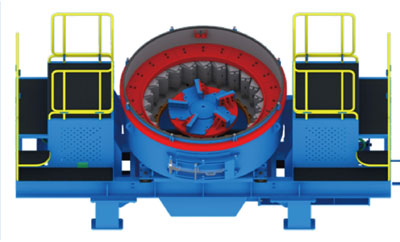

开放叶轮石打铁腔
适用范围:较大粒度中等磨蚀性软物料
使用特点:开放叶轮加石打铁腔配置,同等情况下产量更高、破碎比更大,进料粒度更大。
VC7系列立式冲击破碎机产品特点与技术优势:
-
专利圆叶轮
深腔结构,允许更高通过量;特殊刀头结构,提高了合金使用率,延长维修周期。 -
ROR与ROA合理互换
石打石腔易损件成本低,出料粒形好且均匀,适用与所有类型石料,特别是高磨蚀性物料;石打铁腔,破碎比大,成砂率高,适用于中等磨蚀性物料。独特破碎腔体结构,能实现"石打石腔-ROR"与"石打铁腔-ROA"的快速互换。 -
稀油润滑转子
相比传统脂润滑转子转速范围更大,能更好满足各种不同特性物料的破碎需求;专利密封结构,无需更换油封等易损件,真正免维护。 -
快速可拆卸平台设计
独特的平台结构,不影响道路运输。既能方便观察进料、维护设备,又能很好保护电动机免受风吹雨淋。 -
高自动化程度
自动化程度更高,正常维护更加方便;多种保护措施降低故障停机时间,使用寿命更长。 -
粒形好
基于高速撞击破碎机理,产品粒形好,呈立方体,且针片状含量低;因此,特别适用于骨料整形及人工制砂,比如高速公路用骨料的生产加工。 -
瀑布给料技术
专利给料调节装置,能精确控制中心入料与瀑布料的比例。瀑布给料技术,既能提高能量利用率,增加产量,又能通过瀑布给料调节产品粒形及控制产品含粉量。 -
高品质,可靠性更高
全系标配西门子合资品牌专用电机;主轴承可选SKF、FAG、TWB、ZWZ等国内外品牌;润滑站、耐磨件等关键零部件均采用国内外品牌产品。
技术参数:
VC7系列立式冲击破碎机技术参数:
型号 | 叶轮转速(r/min) | 最大进料边长(mm) | 通过量(t/h)(全中心入料/中心加瀑布入料) | 电机功率(kw) | 外形尺寸(mm) | 主机重量(不含电机)(kg) | |
VC726L | 1881-2499 | 35 | 60-102 | 90-176 | 110 | 3600*1969*2200 | ≤7055 |
VC726M | 70-126 | 108-211 | 132 | ||||
VC726H | 96-150 | 124-255 | 160 | ||||
VC730L | 1630-2166 | 40 | 109-153 | 145-260 | 180 | 4600*2150*2480 | ≤10000 |
VC730M | 135-200 | 175-340 | 220 | ||||
VC730H | 160-243 | 211-410 | 264 | ||||
VC733L | 1455-1934 | 55 | 165-248 | 215-415 | 264 | 5500*2563*3178 | ≤14020 |
VC733M | 192-286 | 285-532 | 320 | ||||
VC733H | 238-350 | 325-585 | 400 | ||||
VC743L | 1132-1504 | 60 | 230-346 | 309-577 | 400 | 5850*2740*3031 | ≤21040 |
VC743M | 246-373 | 335-630 | 440 | ||||
VC743H | 281-405 | 366-683 | 500 |
VCU7(H)系列立式冲击破碎机技术参数:
型号 | 叶轮转速(r/min) | 最大进料边长(mm) | 通过量(t/h)(全中心入料/中心加瀑布入料) | 电机功率(kw) | 外形尺寸(mm) | 主机重量(不含电机)(kg) | |
VCU726L | 1881-2499 | 55 | 86-143 | 108-211 | 110 | 3600*1969*2200 | ≤6955 |
VCU726M | 98-176 | 124-253 | 132 | ||||
VCU726H | 132-210 | 143-300 | 160 | ||||
VCU730L | 1630-2166 | 65 | 150-212 | 162-310 | 180 | 4600*2150*2482 | ≤9910 |
VCU730M | 186-280 | 203-408 | 220 | ||||
VCU730H | 220-340 | 245-480 | 264 | ||||
VCU733L | 1455-1934 | 80 | 230-338 | 255-497 | 264 | 5500*2563*3178 | ≤13820 |
VCU733M | 268-398 | 296-562 | 320 | ||||
VCU733H | 327-485 | 373-696 | 400 | ||||
VCU743L | 1132-1504 | 100 | 305-467 | 362-678 | 400 | 5850*2740*3031 | ≤21240 |
VCU743M | 335-506 | 379-746 | 440 | ||||
VCU743H | 375-540 | 439-800 | 500 |
