三轴椭圆振动筛

TES系列三轴椭圆振动筛是消化、吸收国内外同类型振动筛技术而研制的振动筛,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,是移动筛分站上合适的设备。

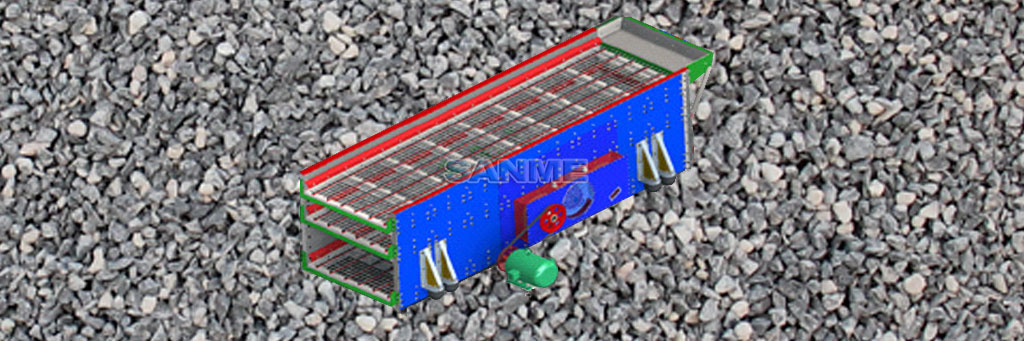

TES系列三轴椭圆筛

TES系列三轴椭圆筛产品特点与工作原理:

TES系列三轴椭圆振动筛产品特点与技术优势:

  • 1、处理能力大,筛分效率高;
  • 2、筛机运行轨迹为椭圆形,运动平稳,功耗低;
  • 3、双振幅(15-19mm)、振动方向角(30°-60°)、振动频率(645-875r/min)可调,调整方便、简捷;物料筛分顺畅,不易堵孔、堵料。

TES系列三轴椭圆筛的明显优势:

三轴驱动能使筛机产生理想的椭圆运动,它兼有圆振动筛直线振动筛的优点,且椭圆轨迹、振幅可调,可根据实际物料状况选择振动轨迹, 对难筛分的物料更具优势;
三轴驱动强迫同步激振,能使筛机获得稳定的工作状态,对要求处理量大的筛分尤其有利;
三轴驱动改善了筛框受力状态,减轻了单个轴承负荷,侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命,为筛机的大型化奠定了理论基础。
由于其水平安装,有效的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
轴承稀油润滑,有效降低了轴承温度,提高了寿命;
同样的筛分面积,椭圆振动筛产量可提高1.3-2倍。

TES系列三轴椭圆振动筛结构:

由电机、传动装置、激振器、筛箱、橡胶弹簧、底架、阻尼器等构成。

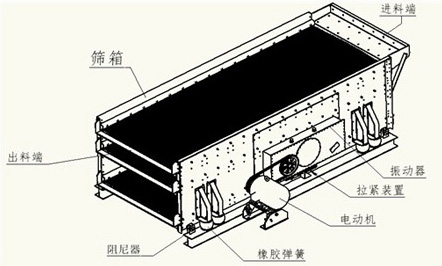

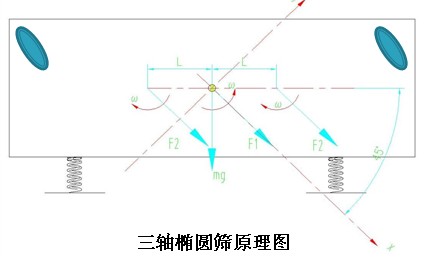

TES系列三轴椭圆振动筛结构图 TES系列三轴椭圆振动筛工作原理图

TES系列三轴椭圆筛工作原理:

动力从电机经三角皮带传递至激振器主动轴、齿轮振动器(速比为1),实现三根轴同速旋转,产生激振力,激振器与筛箱高强度螺栓联接,产生椭圆运动。物料在筛面上随筛机高速椭圆运动,迅速分层、透筛、向前,最终完成物料的分级。

TES系列三轴椭圆振动筛技术参数:

型号 筛面规格 宽*长(m*m) 筛面面积 m² 筛面 最大进料粒度 (mm) 双振幅 (mm) 振动频率(r/min) 处理能力(t/h) 电机功率(kw) 重量   (t)
层数 筛网
2TES1852 1.8*5.2 9.45 2 编织 150 14-18 645-875 120-250 22 7.6
3TES1852 1.8*5.2 9.45 3 编织 14-18 120-250 30 8.7
2TES1860 1.8*6.0 10.8 2 编织 14-18 160-320 37 9.2
3TES1860 1.8*6.0 10.8 3 编织 14-18 160-320 37 11.2
2TES2060 2.0*6.0 12 2 编织 14-18 200-385 37 10.5
3TES2060 2.0*6.0 12 3 编织 14-18 200-385 45 12.3
2TES2460 2.4*6.0 14.4 2 编织 14-18 240-462 45 13.2
3TES2460 2.4*6.0 14.4 3 编织 14-18 240-462 45 15.1
